詳細信息

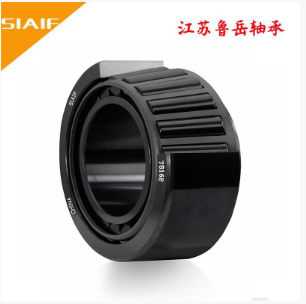

單列圓錐滾子軸承
單列圓錐滾子軸承設計用于承受徑向和軸向聯合載荷，在運行期間摩擦很低。 帶滾子和保持架的內圈組件可以與外圈分開單獨安裝。 這種可分離、可互換的軸承便于安裝、拆卸和維護。 將一個單列圓錐滾子軸承與另一個軸承靠在一起安裝，可以獲得預緊力，實現剛性軸承的應用。- 軸向和徑向承載能力高
- 可承受單向軸向載荷
- 摩擦低
- 使用壽命長
- 可分離式、可互換部件
| SIAIF 性能等級 | SIAIF 產品參數 |
尺寸
d 300 mm 孔徑 D 540 mm 外徑 T 149 mm 總寬度 d1 ≈412.8 mm 內圈擋邊直徑 B 140 mm 內圈寬度 C 115 mm 外圈寬度 r1,2 min.6 mm 內圈倒角尺寸 r3,4 min.5 mm 外圈倒角尺寸 a 126 mm 側面到壓力點的距離
| d | 300 mm | 孔徑 |
|---|---|---|
| D | 540 mm | 外徑 |
| T | 149 mm | 總寬度 |
| d1 | ≈412.8 mm | 內圈擋邊直徑 |
| B | 140 mm | 內圈寬度 |
| C | 115 mm | 外圈寬度 |
| r1,2 | min.6 mm | 內圈倒角尺寸 |
| r3,4 | min.5 mm | 外圈倒角尺寸 |
| a | 126 mm | 側面到壓力點的距離 |
擋肩尺寸
da max.343 mm 軸擋肩直徑 db min.326 mm 軸擋肩直徑 Da min.453 mm 軸承座擋肩直徑 Da max.518 mm 軸承座擋肩直徑 Db min.511 mm 軸承座擋肩直徑 Ca min.17 mm 大端面上軸承座內所需空間的最小寬度 Cb min.34 mm 小端面上軸承座內所需空間的最小寬度 ra max.5 mm 軸倒角半徑 rb max.4 mm 軸承座倒角半徑
| da | max.343 mm | 軸擋肩直徑 |
|---|---|---|
| db | min.326 mm | 軸擋肩直徑 |
| Da | min.453 mm | 軸承座擋肩直徑 |
| Da | max.518 mm | 軸承座擋肩直徑 |
| Db | min.511 mm | 軸承座擋肩直徑 |
| Ca | min.17 mm | 大端面上軸承座內所需空間的最小寬度 |
| Cb | min.34 mm | 小端面上軸承座內所需空間的最小寬度 |
| ra | max.5 mm | 軸倒角半徑 |
| rb | max.4 mm | 軸承座倒角半徑 |
數據計算
基本額定動荷 C 2 750 kN 基本額定靜負荷 C0 4 750 kN 疲勞載荷限值 Pu 365 kN 參考轉速 800 r/min 極限轉速 1 100 r/min 極限值 e 0.43 計算系數 Y 1.4 計算系數 Y0 0.8
| 基本額定動荷 | C | 2 750 kN |
|---|---|---|
| 基本額定靜負荷 | C0 | 4 750 kN |
| 疲勞載荷限值 | Pu | 365 kN |
| 參考轉速 | 800 r/min | |
| 極限轉速 | 1 100 r/min | |
| 極限值 | e | 0.43 |
| 計算系數 | Y | 1.4 |
| 計算系數 | Y0 | 0.8 |
重量
重量 140 kg
| 重量 | 140 kg |
魯岳不銹鋼軸承（無錫）有限公司生產的SIAIF高溫圓錐滾子軸承 ?32260 J2/HA1 使用范圍很廣，主要應用于鋼廠冶金、玻璃、高爐、噴漆設備、礦山機械、輸送機、傳輸裝置、鍋爐風機、真空設備、窯爐窯車、機床設備、工程機械、、輸送設備、顆粒機、振動篩、汽車、石油、電力、電機、風電設備等高溫作業機械。本公司生產的高溫圓錐滾子軸承 ?32260 J2/HA1>產品價格合理，保證質量，滿足客戶的產品工藝需求。
