帶偏心套和加長內圈的嵌入式軸承
嵌入式軸承基于密封深溝球軸承設計的。 這種型式的嵌入式軸承適用于旋轉方向固定的應用。 內圈兩側加長,且?guī)в衅奶祝煽焖俜奖愕匮b在軸上。
快速方便安裝在軸上
可承受初始靜態不對中
使用壽命長
降低噪聲和振動級別

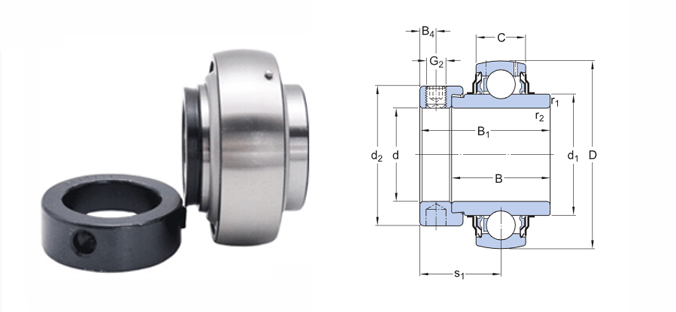

尺寸
d | 55 mm | 孔徑 |
---|---|---|
D | 100 mm | 外徑 |
B1 | 71.4 mm | 軸承總寬度 |
B | 55.6 mm | 內圈寬度 |
C | 25 mm | 外圈寬度 |
d1 | ≈69.06 mm | 內圈外徑 |
d2 | 74.5 mm | 鎖緊套外徑 |
B4 | 7.9 mm | 側面到螺紋中心的距離 |
r1,2 | min.1 mm | 內圈倒角尺寸 |
s1 | 43.6 mm | 鎖定扣側面到滾道中心的距離 |
數據計算
基本額定動荷 | C | 43.6 kN |
---|---|---|
基本額定靜負荷 | C0 | 29 kN |
疲勞載荷限值 | Pu | 1.25 kN |
極限轉速 | 3 600 r/min | |
鎖緊方式 | 偏心鎖環 | |
計算系數 | f0 | 14 |
重量
重量 | 1.3 kg |
安裝信息
緊定螺釘 | G2 | M10x1 |
---|---|---|
緊定螺釘?shù)牧前馐殖叽?/span> | N | 5 mm |
推薦的緊定螺釘擰緊力矩 | 16.5 N·m |
?
帶座外球面軸承選魯岳不銹鋼軸承(無錫)有限公司,帶座外球面軸承廠家主要生產SIAIF耐高溫軸承、不銹鋼軸承、帶座外球面軸承,帶座外球面軸承 ?UEL211產品相關信息:型號:UEL211, 品牌:SIAIF軸承 , 類型:帶座外球面軸承 , 內徑:55mm , 外徑:100mm , 厚度:71.4mm , 想要更多的了解無錫帶座外球面軸承 ?UEL211的相關產品信息,可以撥打服務熱線 ,我們會為您詳細介紹產品的相關服務。魯岳不銹鋼軸承(無錫)有限公司生產的SIAIF帶座外球面軸承 ?UEL211 使用范圍很廣,主要應用于鋼廠冶金、玻璃、高爐、噴漆設備、礦山機械、輸送機、傳輸裝置、鍋爐風機、真空設備、窯爐窯車、機床設備、工程機械、、輸送設備、顆粒機、振動篩、汽車、石油、電力、電機、風電設備等高溫作業機械。本公司生產的帶座外球面軸承 ?UEL211>產品價格合理,保證質量,滿足客戶的產品工藝需求。
